Termisk ekspansion/trykholdeanlæg

Termisk ekspansion og trykholdeanlæg sikrer, at rør og komponenter ikke sprænger, når vandet i systemet ændrer temperatur



Hvorfor er det nødvendigt at tage højde for det?

Hvis et varmesystem ikke er konstrueret til at håndtere den termiske ekspansion, kan der
opstå problemer som:

  • – For højt tryk i rør og komponenter
  • – Utætheder ved samlinger og ventiler
  • – Skader på kedler, varmepumper eller varmevekslere
  • – Udløsning af sikkerhedsventiler med vand og energitab til følge
  • – I værste fald mekaniske brud på anlægget

Hvordan håndteres det?

I lukkede varmeanlæg anvendes normalt et ekspansionssystem. Den indeholder en luft-
eller gasfyldt del, som kan komprimeres. Når vandet udvider sig ved opvarmning, presses
noget af vandet ind i ekspansionsbeholderen, så trykstigningen begrænses.
KREBS A/S designer og producer en anden type som er meget robust overfor disse
svingninger ved at benytte et reservoir til den overskydende væske og så pumpe den ind
igen når temperaturen falder og dermed trykker. På den måde holdes trykket i anlægget
stabilt.
Når anlægget designes, er det vigtigt at få alle data med i designet såsom:

  • Maksimalt anlægs væskevolumen + evt fremtidige udvidelser
  • Min og Maks temperatur på væsken
  • Væsketypen
  • Min og Maks tryk for anlægget

KREBS A/S løsningen

Trykholde anlægget leveres færdigmonteret, elektrisk og mekanisk, anlægget består af:
Pumpe(r), kontraventil, overstrømsventil, afspærringsventiler samt pressostat til styring af
pumpen. Herudover er kredsløbet forsynet med: Smudsfilter, kontraventil og magnetventil for automatisk vandpåfyldning.
På standglasset er der monteret niveau givere der indgår I styringen.

En membran beskytter vandoverfladen i beholderen mod luftens påvirkning og reducerer
således indvendig korrosion i anlægget som følge af iltning. Et aftageligt låg beskytter
membranen mod snavs m.m. og tillader inspektion af beholderen under drift.
Når temperaturen stiger i hovedanlægget (rørsystemet) stiger trykket og bliver aflastet til
opsamler tanken og trykket holdes stabilt i hovedanlægget. Når så temperaturen igen
falder i hovedanlægget falder trykket igen og ekspansionsanlægget fylder væske på
systemet og trykket holdes stabilt.



Installation og montering

Krebs trykholdeanlæg leveres med trykholdekredsløbet monteret på beholderen, hvorfor
man bør være påpasselig ved installering.
Følsomme komponenter såsom manometer og vandstandsrør kan evt. afmonteres inden
installationen.
Beholderen placeres på et plant og stabilt underlag, så der er fri adgang til at betjene
ventilerne og så man kan se niveauet i vandstandsglasset.

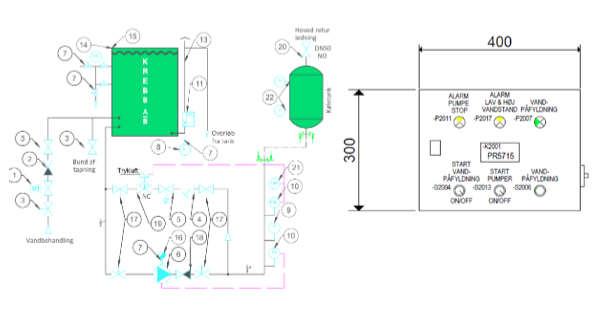

Afspærringsventilen (se principdiagram) tilsluttes det eksisterende anlæg på
varmesystemets returledning med så få bøjninger som muligt.
Endvidere tilsluttes spædevandsledning.
Vi anbefaler at bruge behandlet blødgjort vand, som også er kemi konditioneret på
anlægget.
Følerrøret (pos. 17/18) tilsluttes varmesystemet på samme returledning. Opstrøms
trykholdeanlæg-tilslutningen med en afstand på minimum 4 m.
Det medleverede følerrør/karpilarrør/dæmpersløjfe kan forlænges med et 6 mm kobberrør
eller et mindre rør frem til tilslutningen.

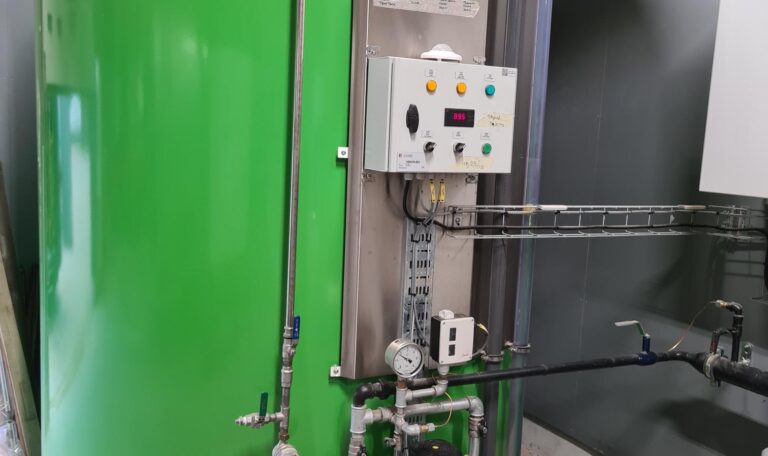

Trykholdeanlægget leveres med alle interne el-forbindelser samlet i styreboksen, hvor
motorværn, relæer m.m. er monteret.
