Termisk aflufter

I et dampanlæg ønsker man at fødevandet til kedlerne er afgasset for Oxygen (O₂) og
kuldioxid (CO) for at minimere korrosion og træring samt forbedre kvaliteten af
returkondensatet.
Lovgivningen stiller også krav til fødevandskvaliteten i hhv. Iht. EN 12953-10 & TRD 611

Hvorfor er det vigtigt?

– O₂ giver kraftig iltkorrosion, som kan føre til grubetæring i kedel og rør.
– CO₂ opløses i kondensatet og danner kulsyre (H₂CO₃), som sænker pH og kan give
korrosion i kondensat- og returledninger.
Oxygen (O₂) og kuldioxid (CO₂) er opløste gasser i vand. Hvor meget der kan være opløst,
afhænger af temperatur og tryk.
– Jo højere temperaturen er, desto dårligere opløses gasser i vand.

– Ved opvarmning får gasmolekylerne mere bevægelsesenergi og slipper lettere ud
af vandet.
– Ved vandets kogepunkt (100 °C ved atmosfærisk tryk) dannes der store mængder
vanddamp, som "fejer" de opløste gasser med ud.

I en dampkedel er vandet ofte under højt tryk, så det kan være langt over 100 °C uden at
koge. Selvom temperaturen er højere, er opløseligheden af O₂ og CO₂ stadig meget lav,
og kedelvandet indeholder derfor næsten ingen af disse gasser.
Det ”kolde” spædevand til et kedelanlæg indeholder en del O2 og CO2 og dette skal
reduceres inden det ledes til kedlen. Dette kan reduceres kraftigt ved at køre det ud i en
Termisk Aflufter.

Termisk aflufter arbejdsproces:

– Kold spædeband tilføres termiske aflufter

– Vandet opvarmes med damp til omkring 102-105 grader (eller højere, afhængig af trykket i aflufteren).

– Dampen fordeles jævnt via et dampspyd med tilpassede huller.

– Den høje temperatur reducerer gassernes opløselighed kraftigt.

– Dampen kommer i direkte kontakt med vandet, så O2 og CO2 overføres til dampfasen.

– De frigivene gasser blandes med vanddampen. Da gasblandingen er lettere end det flydende vand, bevæger den sig opad med dampstrømmen.

Processen har også en tidsfaktor for en sikker udkogning af gasserne, så derfor er
opholdstiden også en vigtig faktor der skal tages med i betragtningen. KREBS A/S
anbefaler minimum 30 min som opholdstid for en god og effektiv afluftning.
Iltindholdet kan reduceres til mellem 0,02mg/l til 0,05mg/l alt efter krav og design til den
Termiske aflufter og laves aflufteren med Dome opnår man de laveste værdier.

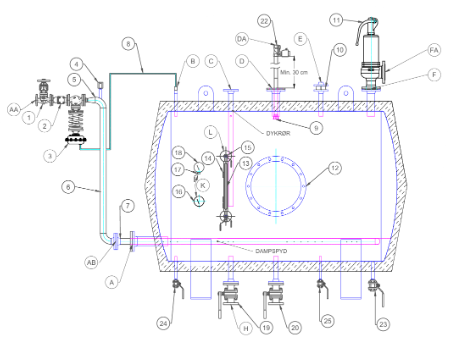

Termisk Aflufter princip uden Dome

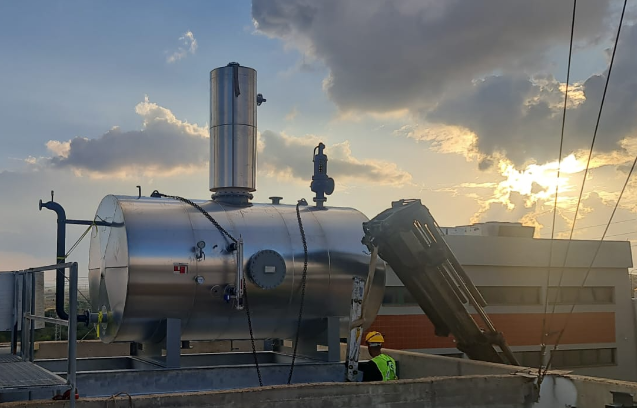

Termisk Aflufter princip med Dome

Typisk Design data standard:

– PS = 0,5 barg

– TS 105°C

– Konstruktion iht. PED 2014/68/EU, Art. 4 stk.3

– Beholderen udføres standard i stål men kan også i rustfri materiale alt efter givende konditioner

– Dome udføres med risleplader og tårnet i rustfri syrefast stål

– Standard isolering 100mm af beholder afdækket med aluminiumplade

Aflufteren kan også leveres med special design og evt. som en Tryksat Aflufter

Emner som man skal tage med i betragtning når der planlægges en Termisk Aflufter:

•  Driftstrykket på kedlen afgør rensningsgraden for O2 og CO2
•  Maks. Fødevandsmængde til kedelanlægget
•  Spædevandstemperatur fra vandbehandling eller spædevandstank
• Spædevandsanalyse
• Returkondensat temperatur og mængde
• Dampforsyning til opvarmning
• Evt. hjælpeopvarmning med el stave
• Skal der spædes i- eller efter aflufteren og med hvilket kemi
• Skal der tages hensyn til senere udvidelser af kedelcentralen
• Trykløs aflufter (<0,5bar) eller højtryks PED aflufter
